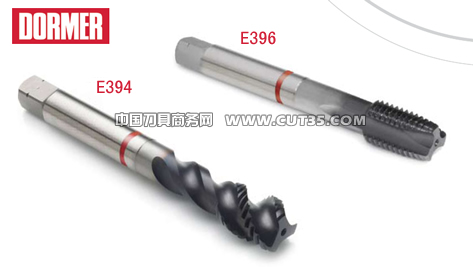

多马Dormer:标准红圈丝锥
多马Dormer:标准红圈丝锥特性和优点
用途
适合加工钢和不锈钢的
材料
HSCo-XP 粉末冶金高速钢,与替代产品相比可有更长的刀具寿命。
表面处理
有光亮表面的和带 TiAlN-Top 涂层的。TiAlN-Top涂层有较高的韧性,可延长刀具寿命,并减少积屑瘤现象,以达到平稳的攻丝效果。
刀槽形状
螺尖型丝锥适合加工通孔,螺旋槽 (48?) 丝锥的刃瓣较窄,适合加工盲孔。较窄的刃瓣可******足够的切屑成形空间,有利于快速和平稳的排屑。在螺旋槽丝锥上带有倒锥,在加工合金钢时可有较高的攻丝质量。
螺孔深度
可加工的螺孔深度为 2.5 x 直径
螺纹形式
所有的型号都是公制粗牙的。
尺寸范围
螺旋槽和螺尖丝锥均为 M3 – M20。光亮表面的螺旋槽丝锥 E393,尺寸******可至 M36。大于M20 的丝锥,其螺旋角为40°。
颜色圈代码
红圈表示这些丝锥在加工合金钢时有******的性能。

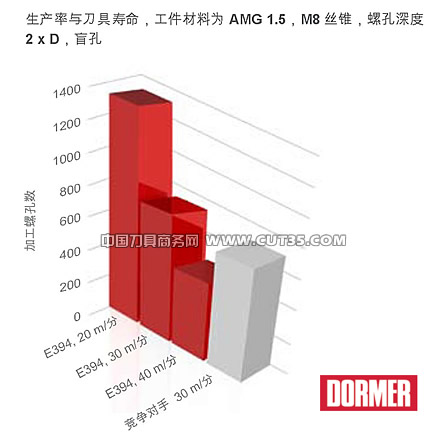

测试结果
如果较高的生产率比较长的刀具寿命更为重要,可以增加刀具的切削速度。为了显示相对于刀具寿命的生产率情况,专门对 E394 螺旋槽丝锥进行了测试。在测试中不断提高 E394 的切削速度,******达到多马公司推荐切削速度的二倍。同时也对竞争对手与之***接近的类似丝锥作了测试,切削速度为 30 m/分。
在把 E394 的切削速度提高到推荐值的二倍之后,刀具寿命为加工 460 个螺孔。若以推荐的切削速度 20 m/分来加工,则刀具寿命可达 1287 个螺孔。当切削速度为30 m/分 和 40 m/分 的时候,使用 SynchroFlex 刀柄。当切削速度为 20 m/分 的时候,使用浮动刀柄。
从以上的测试可得出结论,新型的带涂层的红圈 Shark丝锥 E394,可在比推荐的起始值更高的切削数据下工作,以得到更高的生产率。
用户可得如下好处
1、加工钢和合金钢时有较高的生产率。
2、由于刀具材料、表面涂层和几何形状的******结合,可延长刀具寿命。
3、与被替代的丝锥相比,这种丝锥在较高切削速度下也有较长的寿命,可提高生产率。
4、由于产生的切屑较窄较规则,容屑槽空间又较大,几乎不会产生切屑堵塞现象,因此攻丝过程不会被中断。
5、丝锥带有倒锥,可降低退刀时的扭矩,这***降低了丝锥崩口和断裂的风险。
6、带 TiAlN-Top 涂层的红圈Shark 丝锥,其攻丝速度是光亮表面丝锥的二倍,可进一步提高生产率。
